煉鋼電弧爐變壓器

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-05-31 09:53:40
導讀:煉鋼電弧爐變壓器是指用于各種金屬、礦石冶煉、熱處理、制取合金、電渣回爐等電弧爐的電源。煉鋼電弧爐變壓器是電弧爐的主要電氣設備之一,其作用是將輸入的高達10~110kV(甚至更高)的高壓,降低到100~1200V后輸出,產生大電流供電弧爐使用。煉鋼電弧爐變壓器的特點煉鋼電弧爐變壓器負載是隨時間變化的,電流的波動

煉鋼電弧爐變壓器是指用于各種金屬、礦石冶煉、熱處理、制取合金、電渣回爐等電弧爐的電源。煉鋼電弧爐變壓器是電弧爐的主要電氣設備之一,其作用是將輸入的高達10~110kV(甚至更高)的高壓,降低到100~1200V后輸出,產生大電流供電弧爐使用。





煉鋼電弧爐變壓器的特點

煉鋼電弧爐變壓器負載是隨時間變化的,電流的波動很厲害,特別是在熔化期,煉鋼電弧爐變壓器經常處于沖擊電流較大的尖峰負載。煉鋼電弧爐變壓器與一般電力變壓器比較,具有如下特點:
(1)變壓比大,一次電壓很高而二次電壓又較低。
(2)二次電流大,高達幾千至百萬安培。
(3)二次電壓可以調節,以滿足冶煉工藝的需要。
(4)過載能力大,要求變壓器有20%的短時過載能力,不會因一般的溫升而影響變壓器壽命。
(5)有較高的機械強度,經得住沖擊電流和短路電流所引起的機械應力。
(6)變壓器工作時最高溫度小于95℃。
(7)電弧爐變壓器的一次(高壓)線圈規定既可接成Y形又可接成△形,而二次(低壓)線圈只能接成△形。



煉鋼電弧爐變壓器的結構

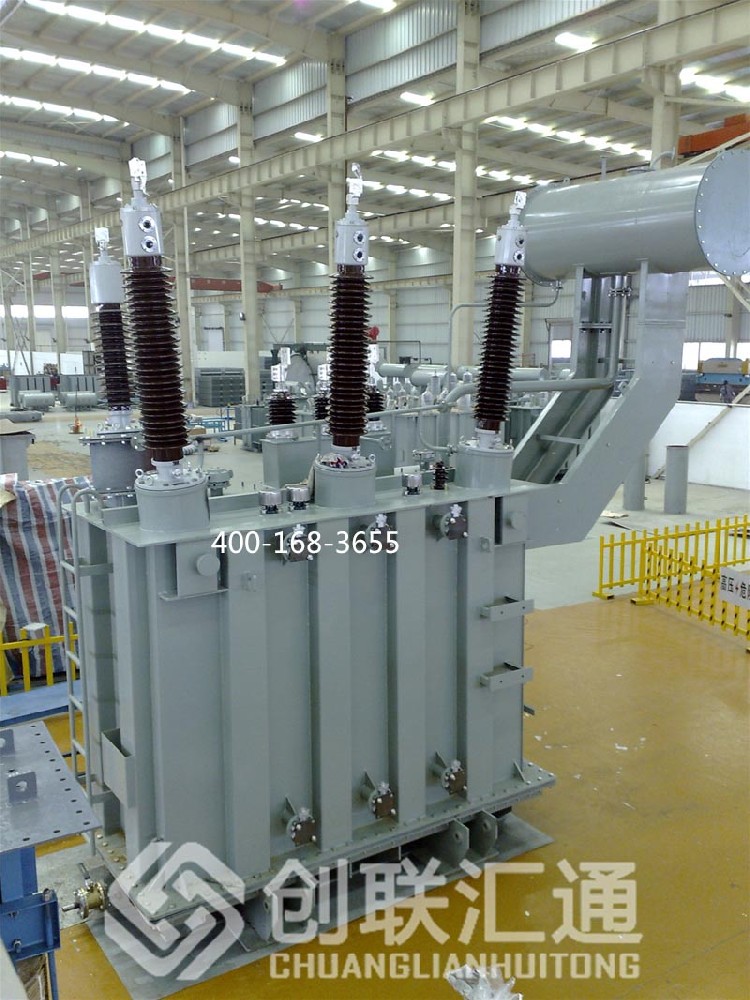

煉鋼電弧爐變壓器主要由鐵芯、線圈、油箱、絕緣套管和油枕等組成。煉鋼電弧爐變壓器的鐵芯大多采用三相芯式結構,芯式結構消耗材料較少,制造工藝又較簡單。變壓器的鐵芯骨架由鐵柱、鐵軛和夾緊機構組成。導磁體是一個垂直的框架,它由三個鐵芯、下鐵軛和上鐵軛組成,線圈放在鐵芯上。鐵軛把鐵芯連接起來,并且和鐵芯一起形成一個三鐵芯磁路。鐵芯的作用是導磁,由硅鋼片疊集而成。硅鋼片磁導率高,較大的電阻率能減少渦流引起的能量損失。為了減少硅鋼片內的渦流損失,而在硅鋼片的兩面涂漆或者覆以紙質絕緣物。


為了使鐵芯與鐵軛牢固地連接,導磁體采用交叉地堆積硅鋼片,以保證有半數鐵芯片子進入兩個鐵軛內。同時,又能使一層的硅鋼片蓋住相鄰一層硅鋼片的縫隙。在放置線圈前,上鐵軛先打開,即將上軛的硅鋼片從原位置上取下來,等裝好線圈之后,再把硅鋼片插放到原來的位置上。鐵芯的硅鋼片借助于夾件并且用螺桿機構夾緊,螺桿穿過整個鐵芯并與夾件絕緣。


煉鋼電弧爐變壓器的線圈分為高壓線圈(一次線圈)和低壓線圈(二次線圈)。根據線圈在鐵芯上的安裝位置,分為同心式和交疊式。電弧爐變壓器多數采用交疊式。交疊式線圈的特點是高壓線圈和低壓線圈的半徑大小一樣,平均直徑也一樣,它是沿著鐵芯高度方向,將高壓線圈和低壓線圈相互交替配置。交疊式線圈具有結構簡單、焊接方便、機械強度高、接線方便等優點;同心式線圈,由于低壓線圈內電流大,把它安裝在外面,而將高壓線圈裝在低壓線圈的里面
