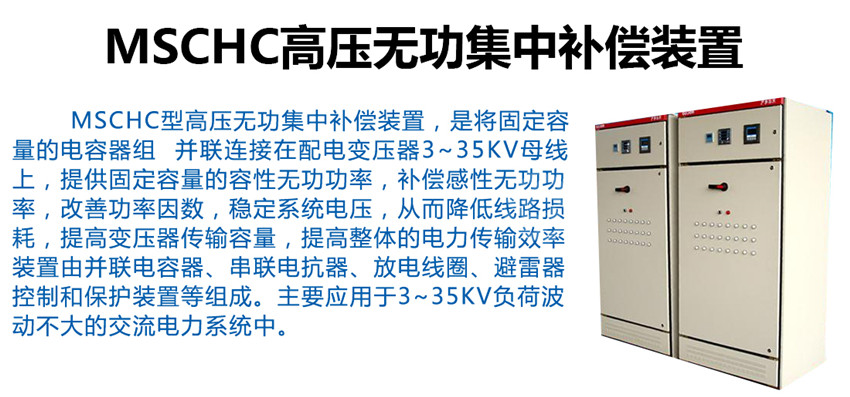

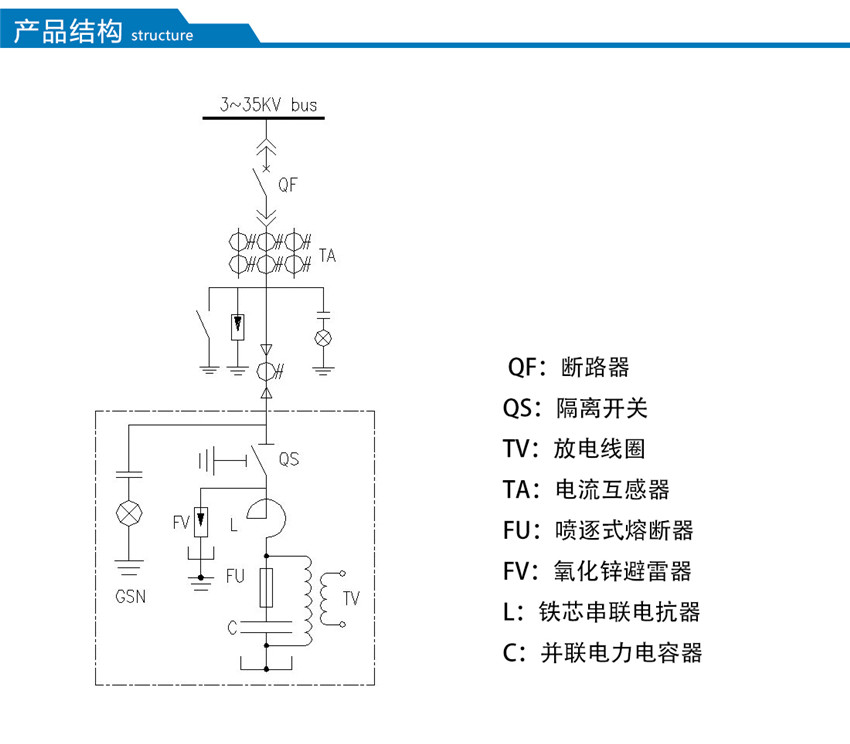

MSCHC型高壓無功集中補償裝置，是將固定容量的電容器組 并聯連接在配電變壓器3~35kV母線上，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。裝置由并聯電容器、串聯電抗器、放電線圈、避雷器、控制和保護裝置等組成。主要應用于3~35kV負荷波動不大的交流電力系統中
二.產品特色
1．設備建造費用低、運行和維護簡單、運行可靠性高；
2．積木式設計，柜與柜之間硬母排聯接，運行可靠，且可擴展柜體數以增加產品容量；
3．每套裝置都要進行諧振校驗，選擇容量時盡量避開諧振放大區，或選擇適當的電抗率，以避開諧振條件，確保裝置在各種工況下都能安全運行；
4．除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護、差壓保護、橋差保護、中線不平衡電流保護、雙星形不平衡電流和橋差保護混合保護等保護方案可供選擇，可使裝置長期穩定運。

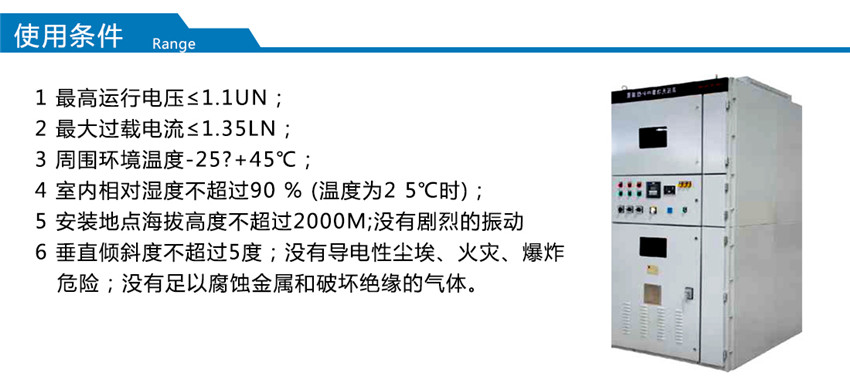

三.正常使用條件
最高運行電壓≤1.1Un；
最大過載電流≤1.35ln；
周圍環境溫度-25?+45℃；
室內相對濕度不超過90 % (溫度為2 5℃時)；
安裝地點海拔高度不超過2000m;沒有劇烈的振動，垂直傾斜度不超過5度；沒有導電性塵埃、火災、爆炸危險；沒有足以腐蝕金屬和破壞絕緣的氣體。
|
裝置型號 |
額定容量（kvar） |
額定電流 A |
電容容量（kvar） 及數量 |
柜體數量 |
柜體總尺寸 Wx Dx H(mm) |
|
MSCHA6(10)- 750/3 |
750 |
65.6(39.3) |
250x3 |
1 |
1200x1600x2400 |
|
MSCHA6(10)- 1000/3 |
1000 |
87.5(52.5) |
334x3 |
1 |
1200x1600x2400 |
|
MSCHA6(10)- 1200/3 |
1200 |
105（63） |
400x3 |
1 |
1200x1600x2400 |
|
MSCHA6(10)-1500/3 |
1500 |
131（78.7） |
250x6 |
1 |
1500x1600x2400 |
|
MSCHA6(10)- 1800/3 |
1800 |
157.4(94.5) |
300x6 |
1 |
1500x1600x2400 |
|
MSCHA6(10)-2100/3 |
2100 |
183.7(110.2) |
350x6 |
2 |
2400x1600x2400 |
|
MSCHA6(10)-2400/3 |
2400 |
210(126) |
400x6 |
2 |
2400x1600x2400 |
|
MSCHA6(10)-3000/3 |
3000 |
262.4(157.5) |
250x12 |
3 |
3600x1600x2400 |
|
MSCHA6(10)-3600/4 |
3600 |
314.9(189) |
300x12 |
3 |
3600x1600x2400 |
|
MSCHA6(10)-4200/4 |
4200 |
367.4(220.4) 9 |
350x12 |
4 |
5000x1600x2600 |
|
MSCHA6(10)-4800/4 |
4800 |
420(252) |
400x12 |
4 |
5000x1600x2600 |
|
MSCHA6(10)-5400/5 |
5400 |
472.4(283.4) |
300x18 |
5 |
5700x1600x2600 |
|
MSCHA6(10)-6000/5 |
6000 |
524.9(314.9) |
334x18 |
5 |
5700x1600x2600 |
|
MSCHA10-7200/5 |
7200 |
--(377.9) |
400x18 |
5 |
5700x1600x2600 |
|
MSCHA10-8100/5 |
8100 |
--(425.2) |
450x18 |
5 |
5700x1600x2600 |
|
MSCHA10-9000/5 |
9000 |
--(472.4) |
500x18 |
5 |
5700x1600x2600 |
