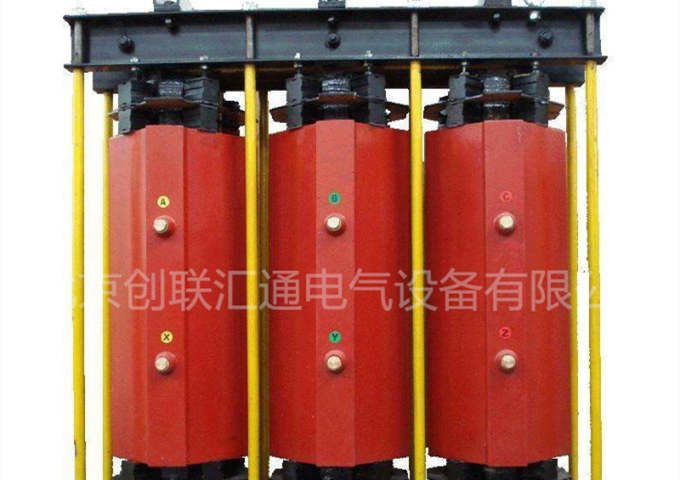

干式變壓器的冷卻方式

　　

　　干式變壓器冷卻編制分為自然氣氛冷卻(AN)和強逼氣氛冷卻(AF)。自然空冷(AN)時，普通操縱條件下，變壓器可在額定容量下耐久延續運轉。強逼風冷(AF)時，普通操縱條件下，變壓器輸出容量可前進50％，適用于斷續過負荷運轉，或應遽變亂過負荷運轉；由于過負荷時負載耗損和阻抗電壓增幅較大，處于非經濟運轉狀態，故不應使其處于長時辰延續過負荷運轉。

　　

　　對自然空冷(AN)和強逼風冷(AF)的變壓器，均需保證變壓器室具有精采的通風才氣。當變壓器安裝在地下室或通風才氣較差環境時，須增設散熱通風裝配，通風量可按每1kW耗損(PO＋PK)需2~4m3/min風量拔取。

　　

　　新型的簾式風機風冷系統噪音降落，冷卻均勻，成果好；體積小，占用空間小，不超出變壓器本體外形概況尺寸；風機容量小，2500kVA以下的配電變壓器風機只180W~540W，且采納單相AC220V電源。但需重視此電源應從高壓MCC或PC配電屏內之?dāng)嗦菲饕。荒苤苯訌淖儔浩鞲邏撼鼍€母排接取。

　　

　　電力用的凡是是天然風冷；整流變凡是是強風冷卻。

　　

　　溫度凡是是三相各裝一只PT100熱電阻，接到溫度節制器，顯現溫度，同時變送出超溫、高溫兩路旌旗燈號，和啟動風機的旌旗燈號。（接到綜保的另說）

　　

　　固然，也有間接在三相繞組里安裝2套溫控開關（對應高暖和超溫），凡是是常閉觸點，內部串連成高溫、超溫旌旗燈號。（這類做法不常見，根基沒需要）。
